진단시스템
MAK의 진단시스템을 소개합니다.
배터리 팩/모듈 잔존성능 진단 시스템
배터리 팩/모듈 잔존성능 진단 시스템

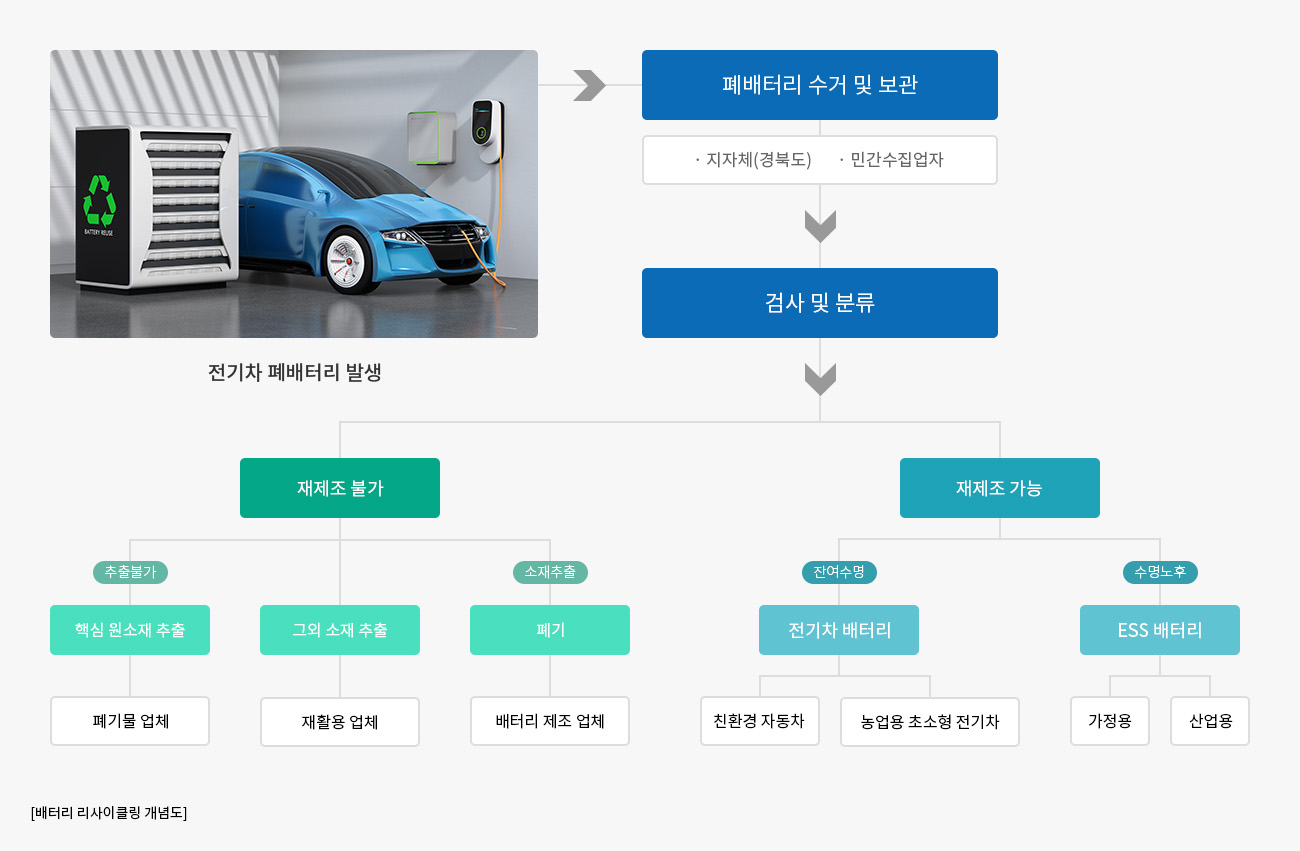

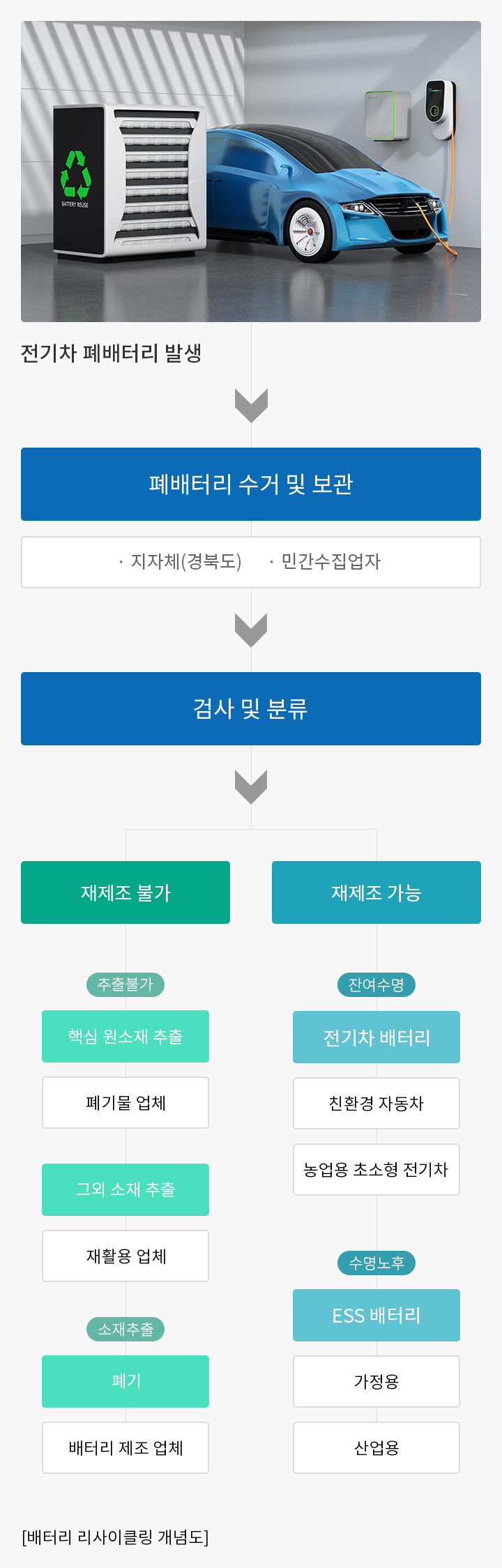

- 폐배터리 Re-cycling(재활용)과 Re-use(재사용) 방식.
- 고안전 친환경 기반 사용 후 배터리 종합관리 기술개발.
- 전기차 사용 후 배터리를 이용한 100kW급 이하 에너지 저장장치 개발
배터리 팩/모듈 잔존성능 검사
배터리 팩/모듈 잔존성능 검사
-
기술명
배터리 팩/모듈에 대한 안정성 및 잔존 성능 검사 진단기
-
주요기능
고전압 배터리의 시험, 검사, 진단, 공정 제어
-
제품특징
충전상태(SOC), 용량수명(SOH)
-
경쟁력(장/단점 비교)
-
1
시간, 온도, 전압, 전류, 용량, DCIR 등의 배터리 검사 진단 및 통합 운영을 위한 데이터의 수집, 전송, 저장, 출력.
-
2
사용자 정의에 따른 데이터 분류, 조합, 저장, 이력 관리 지원.
-
3
배터리 팩/모듈의 전기적 상태 적합성, 절연 안전성, 유해물질 안전성 확인.
-
4
팩/모듈 충방전기, 검사기, 계측기 등 인터페이스의 연동 운영 및 개별 운영 제어하여 이력 및 고장 상태 점검 및 모니터링
-
1
-
A한국전지산업협회 단체표준 시험 방법
-
1
SPS-KBIA-10104-03 배터리 에너지 저장장치용 리튬 이차단전지 및 전지 시스템 / 성능 및 안전 시험방법
-
2
KS C IEC 62660-1:2010 전기자동차용 리튬 이차전지 셀 성능평가
-
3
KS C IEC 62660-2:2011 전기자동차용 리튬 이차전지 셀 안전성평가
-
1
- B잔존성능 검사 시험 순서
- C용량 검사 (배터리 팩)
- DDCIR 측정 (배터리 팩/모듈)
- E사이클 수명검사 (모듈) 상온유지
-
양품 배터리
-
잔존 성능 검사
-
검사 기준 데이터
산출 및 저장터
(SOC, SOH) -
평가 기준
레시피생성
-
잔존 성능 검사 배터리
-
잔존 성능 검사
-
양품 배터리 검사
기준 비교 -
검사성적서 작성 및
등급 분류 -
통합관리 시스템
업로드
