Module Cycler
Module Cycler는 단일(dl-lon) 배터리를 충전 전압이 100[V]미만으로 테스트하는 장비로서
높은 동적 전류로 프로파일 시뮬레이션 테스트를 통해 각 채널당 시간, 전압, 전류 등을 정밀하고 빠르게 제어하며,
CC/CV, CP, CP/CV, PM 등을 포함한 다양한 Step 테스트가 가능합니다.
단독장비 구성이 아닌 채널 구성으로 조합된 장비로 확장성이 용이하며 19“ Rack 최대 확장 시 150[kW]
까지 쉽게 운용이 가능합니다.
고주파 타입의 모듈 배터리를 이용한
성능평가 장비
-

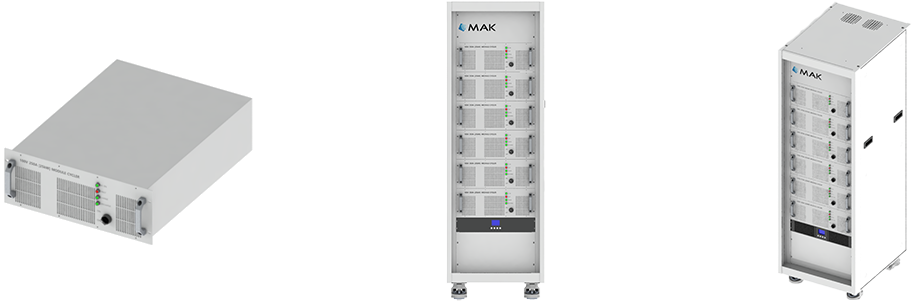

Module Cycler(고주파 Type)
Spec
- Output Power
- 150[kW] : 25kW x 6CH
- Output Voltage
- 5[V] ~ 100[V]
- Output Current
- ±1500[A]
- Voltage Accuracy
- ±0.05% F.S
- Voltage Resolution
- 18bit
- Current Accuracy
- ±0.05% F.S
- Current Resolution
- 18bit
- Rising / Faldlng Time
- < 10[ms]
- Transition Time
- < 20[ms]
- Operation Mode
- CC, CC/CV, CP, CP/CV, PM
* Over specification development possible

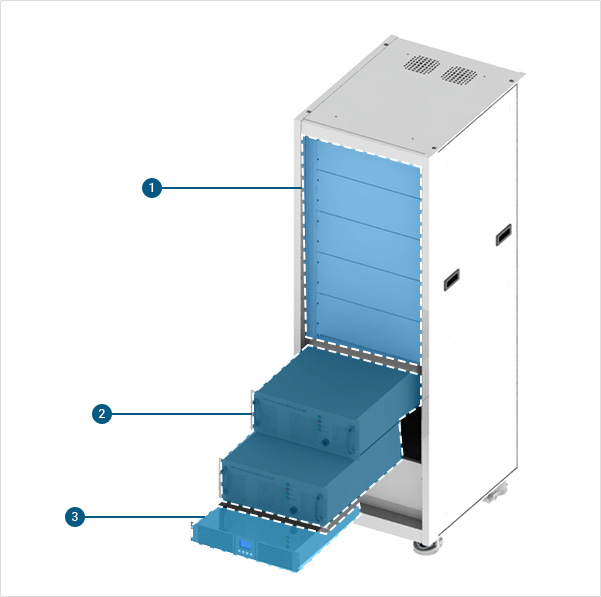

cycler point
Point.
-
1
확장공간
최대 4채널 추가 기능 -
2
충방전기
100V / 250A[25kW] -
3
UPS
무정전 전원 장치
![확장공간 | 최대 4채널 추가 가능
충방전기 | 100V / 250A[25kW]
UPS | 무정전 전원 장치](/pub/images/sub/module_point.jpg)
